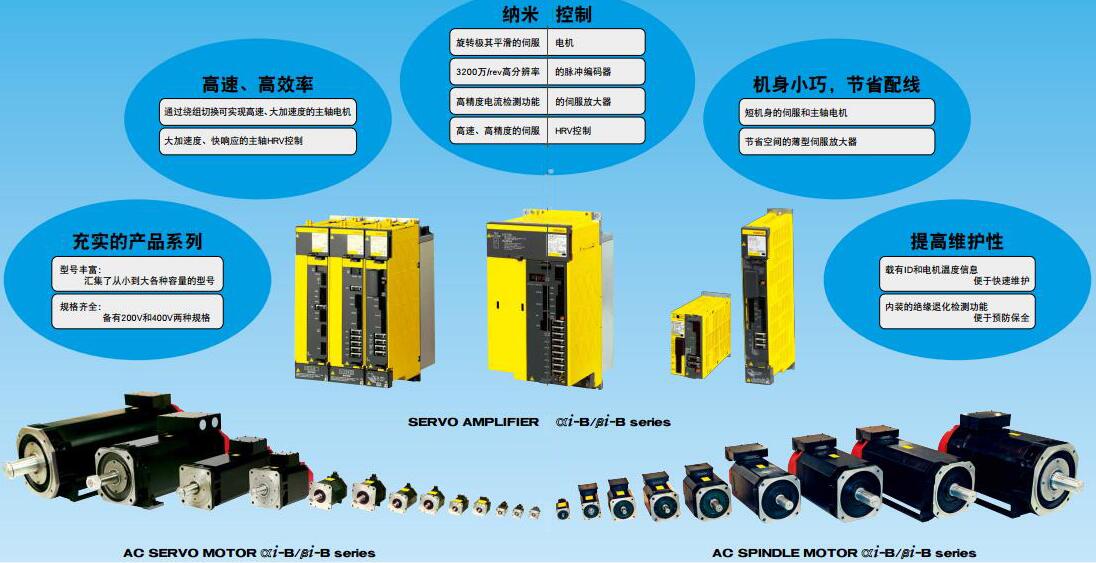

 FANUC αi-B series SERVO及FANUC βi-B series SERVO是拥有高速、高精度、高效率的纳米控制伺服系统,其结构紧凑,可以实现机床的高速、高精度和节能等特点。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/series-servo/

其中伺服电机采用的为FANUC AC SERVO MOTOR αi-B/βi-B series系列,主轴电机采用的为FANUC AC SPINDLE MOTOR αi-B/βi-B series系列,伺服放大器采用的为FANUC SERVO AMPLIFIER αi-B/βi-B series系列。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/series-servo/

FANUC αi-B/βi-B series SERVO性能分析

FANUC αi-B/βi-B series SERVO

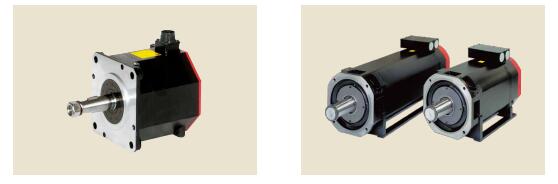

  • 伺服电机:用于机床和工业机械进给轴的电机

αiS-B及αiF-B系列伺服电机通过采用3200万分辨率、400万分辨率和自主研发的可充分抑制齿槽扭矩的磁极形状以及新的控制技术,提高了旋转的平滑性,最大扭矩可达3000Nm,最大功率可达220kW。适用于大型机床、压力机、注塑机等大型工业机械。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/series-servo/

βiS-B及βiF-B系列伺服电机编码器分辨率为100万。该系列拥有良好的基本性能,且性价比卓越。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/series-servo/

以上两种均有200V和400V两种电源规格。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/series-servo/

FANUC αi-B/βi-B series SERVO性能分析

用于机床和工业机械进给轴的电机

  • 主轴电机:用于机床主轴的电机

αiI-B及αiIp-B系列拥有更强的高加工性能,最大功率可达200kW,最大扭矩可达2000Nm,适用于大型机床。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/series-servo/

βiI-B及βiIP-B系列拥有良好的基本性能且性价比卓越,采用优化的绕组设计和高效率的冷却结构,不仅外形紧凑而且具备大功率、大扭矩的特点。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/series-servo/

FANUC αi-B/βi-B series SERVO性能分析

主轴电机:用于机床主轴的电机

  • 伺服放大器:用于驱动伺服电机和主轴电机的放大器

其中αiSV-B/αiSP-B/αiPS-Bseries系列采用独立式结构便于按电源容量实现放大器的优化组合,内置绝缘退化检测功能,可检测电机绝缘情况,内装式冷却风扇可从顶部方便更换。配置图见图一。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/series-servo/

FANUC SERVO AMPLIFIER βiSVSP-B series为性价比优异的一体型伺服,其内部集成伺服放大器,主轴放大器及电源放大器。其体积与以前型号相比减小30%,有利于机床强电柜的小型化。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/series-servo/

第三种为βiSV-B系列,这种伺服放大器采用了电源伺服一体化,与βiSVSP-B series相比,少了主轴放大器,且此系列仅有伺服1轴及伺服2轴两种型号。适用于主轴使用变频器的经济型机床的伺服轴驱动。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/series-servo/
