客服反映数控机床无法启动,且工厂电工检查了线路,发现电柜箱保险丝熔断。故障机床型号为润星HS-500T,系统为FANUC 0i Mate-MD系统。客户自行更换保险丝后开机马上烧掉保险。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/hs-500t/

我司技术人员到达现场检查安装好所有插头及接线端子,安装好所有保险丝。开机发现主板无法启动(型号为:A20B-0321-B530),伺服放大器无显示(型号为:A06B-6164-H364#580),发那科I/O板红色指示灯(故障灯)亮。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/hs-500t/

润星HS-500T/Tc维修案例

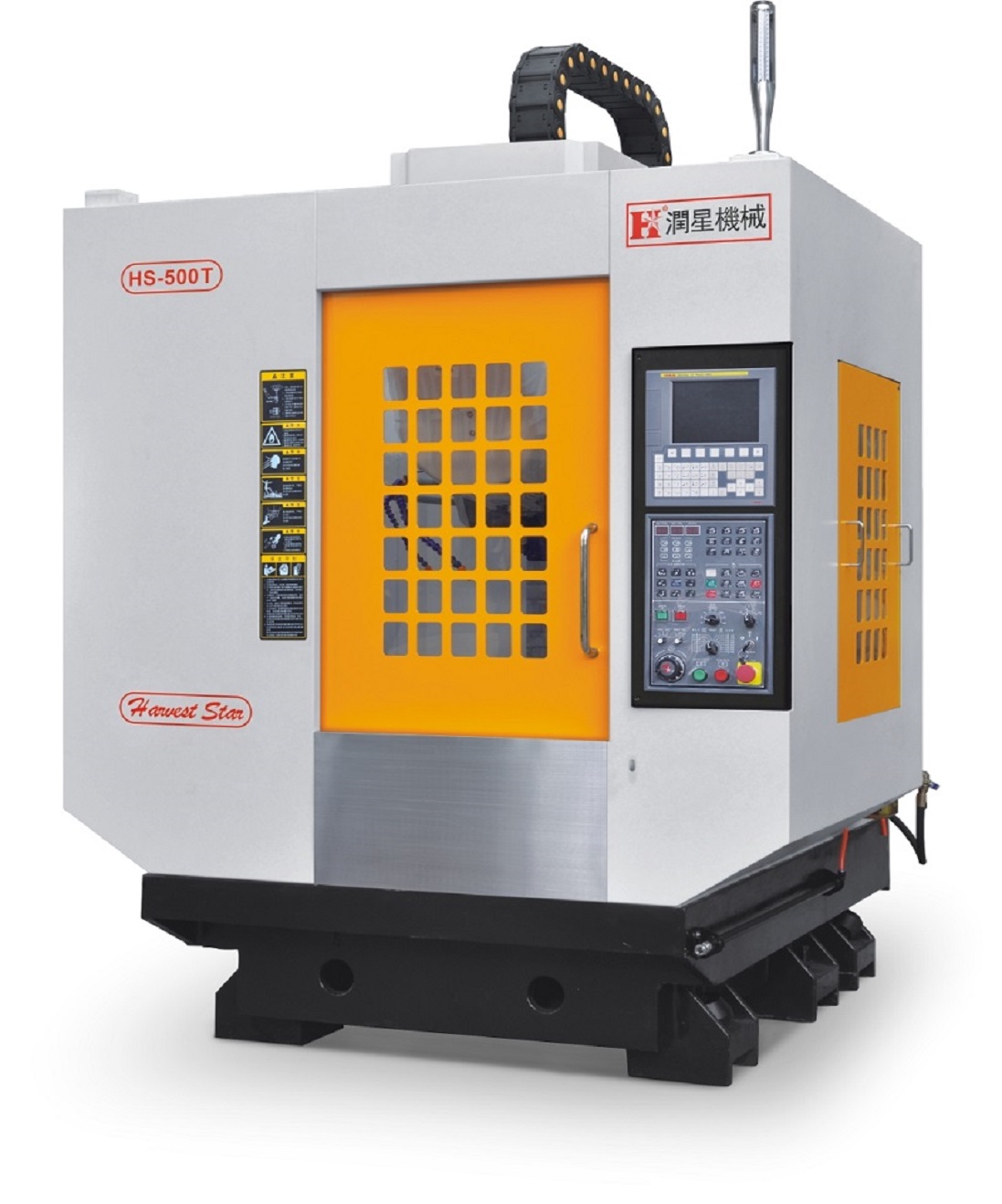

润星HS-500T维修

检查步骤:

首先,打开机床总电源,测量三相380V输入正常,变压器输出三相220V正常。开关电源输入220V正常,开关电源输出24V正常。(2017-04-20补充:开关电源异常,输出电压偶尔24V,偶尔达到80V左右。)按下开机按钮,机床继电器板指示灯亮,继电器吸合,但是I/O板、伺服放大器、主板均无法启动。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/hs-500t/

检查FANUC I/O板,伺服放大器、发那科主板,发现保险全部熔断。继电器板保险熔断。其中I/O板保险为1A,伺服放大器控制板保险为3.2A,主板保险为5A,继电器板保险为5A。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/hs-500t/

润星HS-500T/Tc维修案例

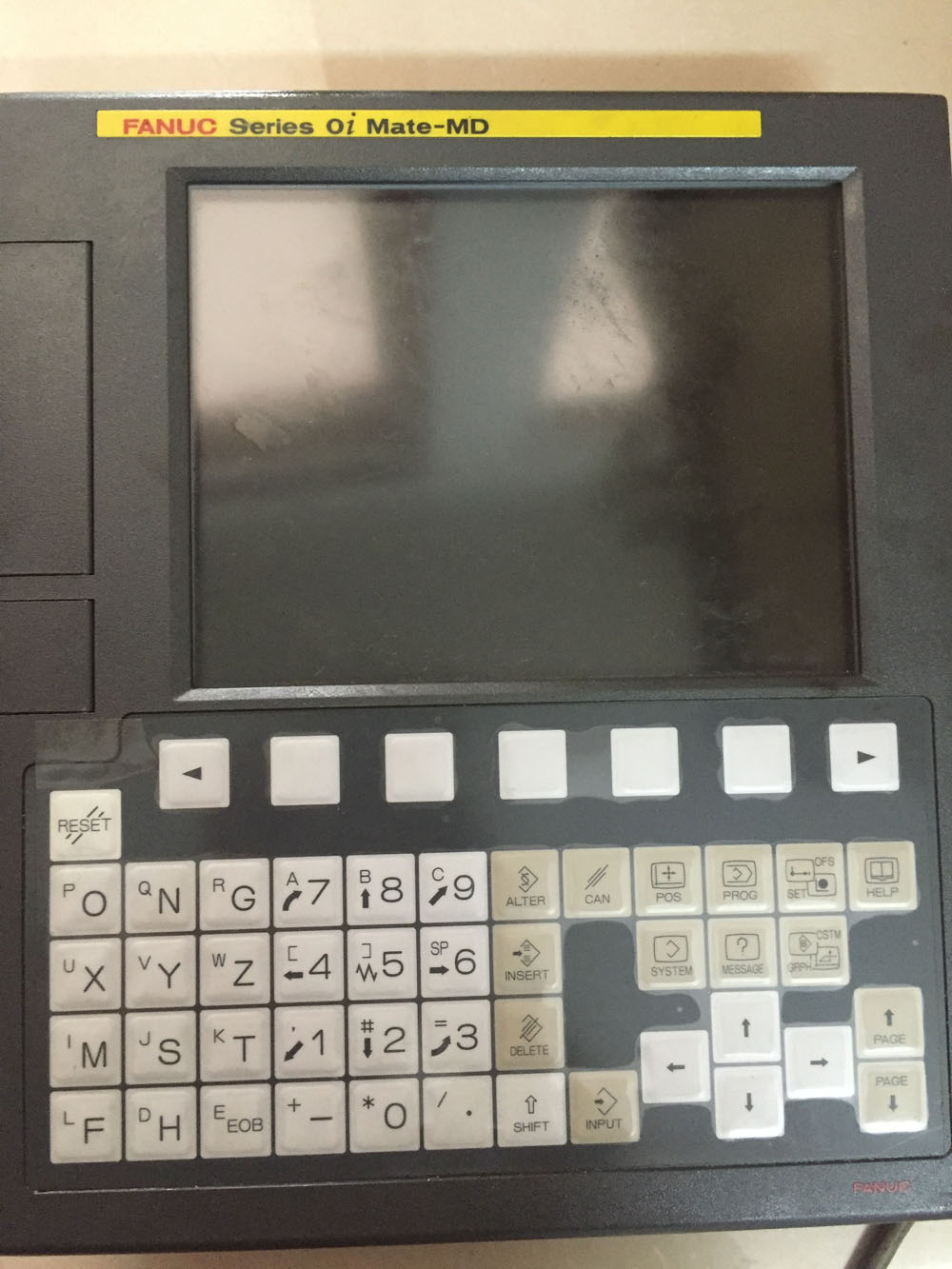

主板无法启动(型号为:A20B-0321-B530)

润星HS-500T/Tc维修案例

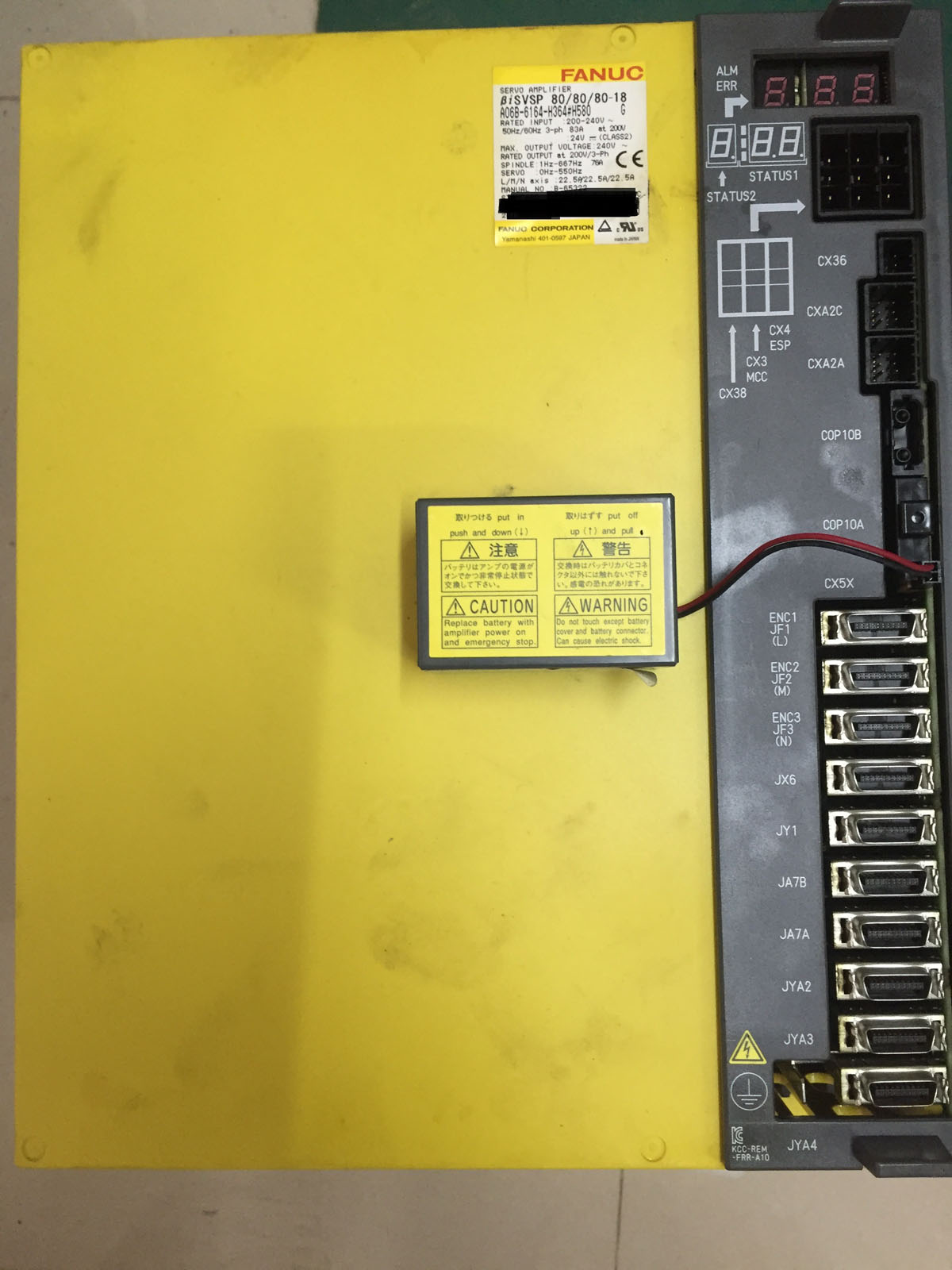

伺服放大器无显示(型号为:A06B-6164-H364#580)

润星HS-500T/Tc维修案例

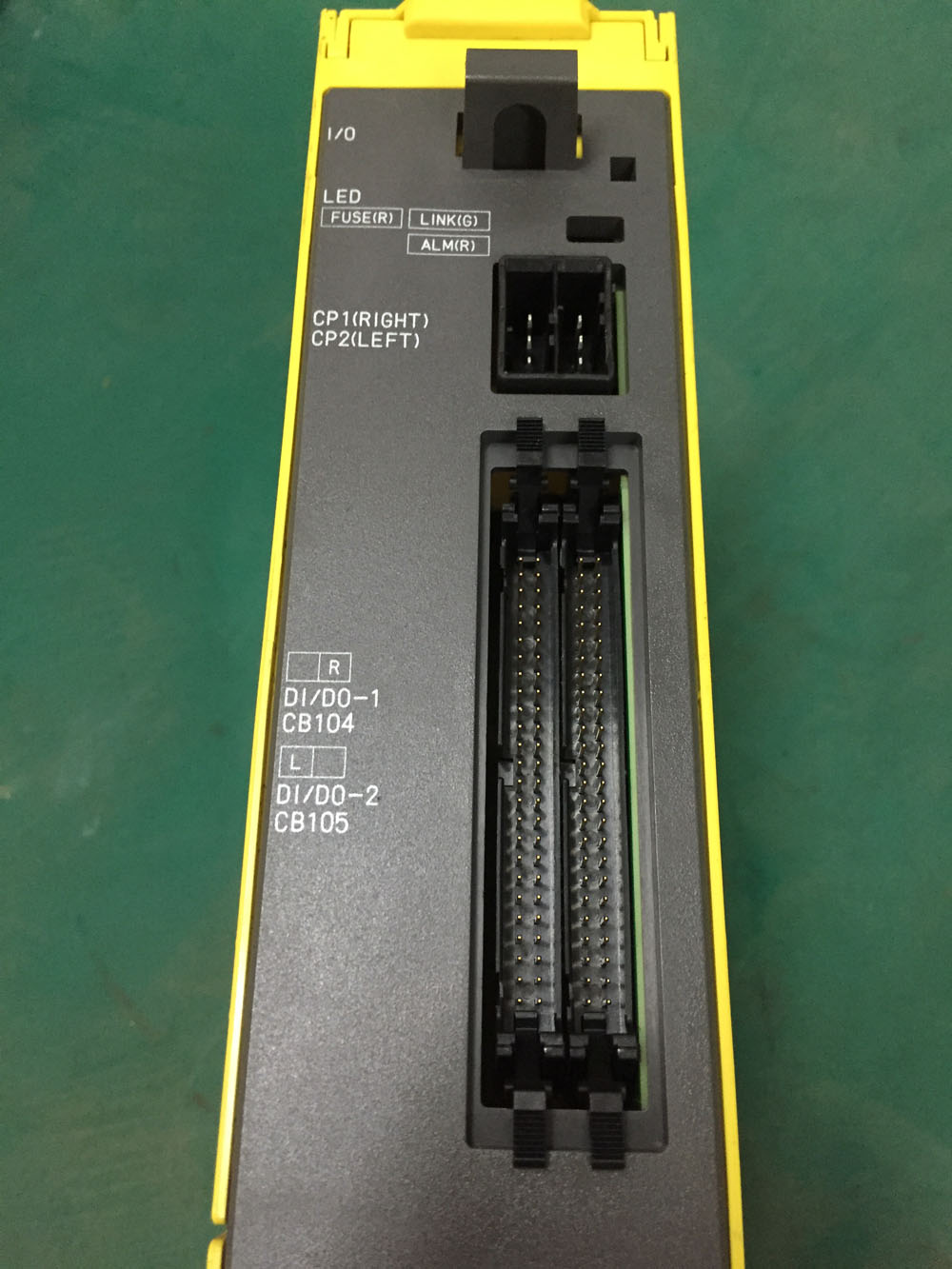

发那科I/O板红色指示灯(故障灯)亮

 文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/hs-500t/

故障排查:

首先更换所有熔断的保险,然后拔掉主板、伺服放大器、I/O板的外围电缆线及插头线,仅保留24V输入。开启机床,伺服放大器数码管闪烁一下又灭掉。发现I/O板保险又熔断,伺服放大器及主板保险也熔断。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/hs-500t/

通过以上可以判断出,不是外围部分短路或接地,检测三块烧保险的板子,均未对地短路。由此可知为FANUC I/O板,伺服放大器、发那科主板故障。为确定判断,经客户同意,更换其他机床FANUC I/O板,伺服放大器、发那科主板,安装开机正常,重新设置X、Y、Z轴零位,机床运转正常。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/hs-500t/
