MR-E-20A-QX002 AL13报警维修

飞悦数控 2017年6月21日19:02:42三菱驱动器维修3,727 次阅读阅读模式

故障案例:三菱伺服器出现AL13报警,型号为MR-E-20A-QX002,此款三菱伺服器比较少见,常见的为MR-E-20A及MR-E-20A-KH系列。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/mr-e-20a-qx002/

查阅资料得知AL13报警为时钟异常,初步怀疑为CPU部分异常。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/mr-e-20a-qx002/

MR-E-20A-QX002 AL13报警维修

MR-E-20A-QX002 AL13报警维修

没找到供电插头,只好焊线,(⊙﹏⊙)b文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/mr-e-20a-qx002/

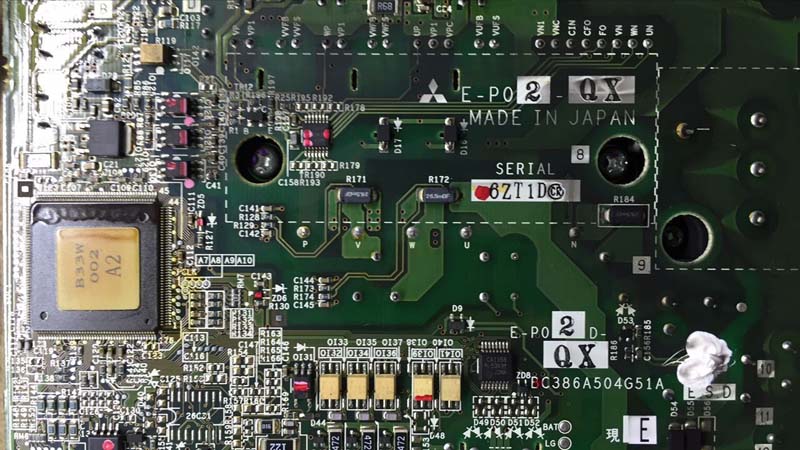

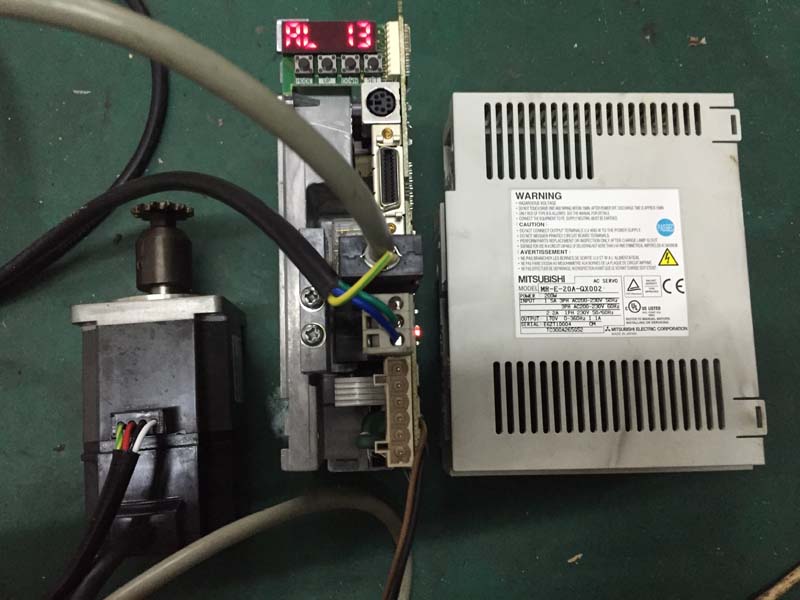

通电后出现AL13报警,偶尔可以正常启动。电路板布局见下图:文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/mr-e-20a-qx002/

MR-E-20A-QX002 AL13报警维修

MR-E-20A-QX002

检测果然是CPU部分故障,维修后启动正常,且三菱伺服器不同于数控产品,无需主板即可控制伺服电机动作,比较方便测试。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/mr-e-20a-qx002/

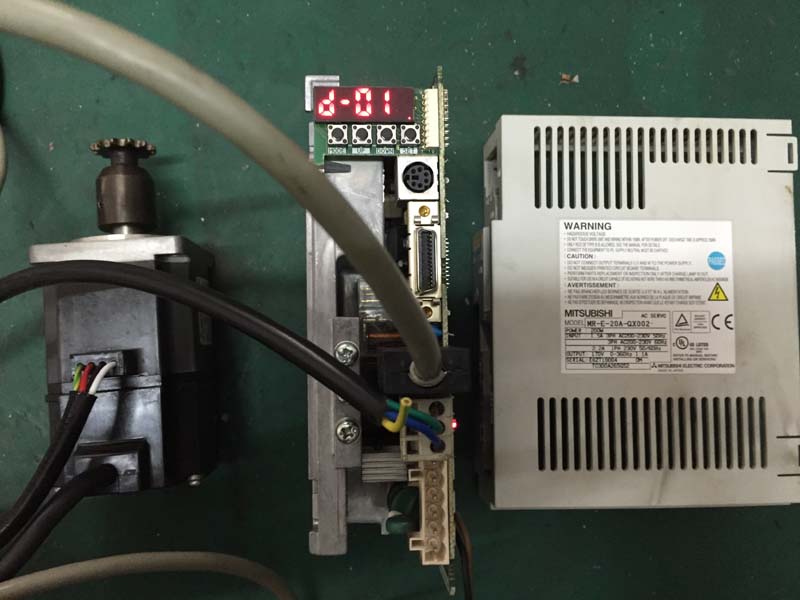

下图为手动JOG方式试运行:文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/mr-e-20a-qx002/

MR-E-20A-QX002 AL13报警维修

手动JOG方式试运行
