发那科系统屏幕重影故障维修记录

飞悦数控 2019年3月27日12:00:43数控机床维修635 次阅读阅读模式

故障现象:发那科16系统主板,屏幕显示有重影,不是CRT显示器问题。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/screen-display-failure/

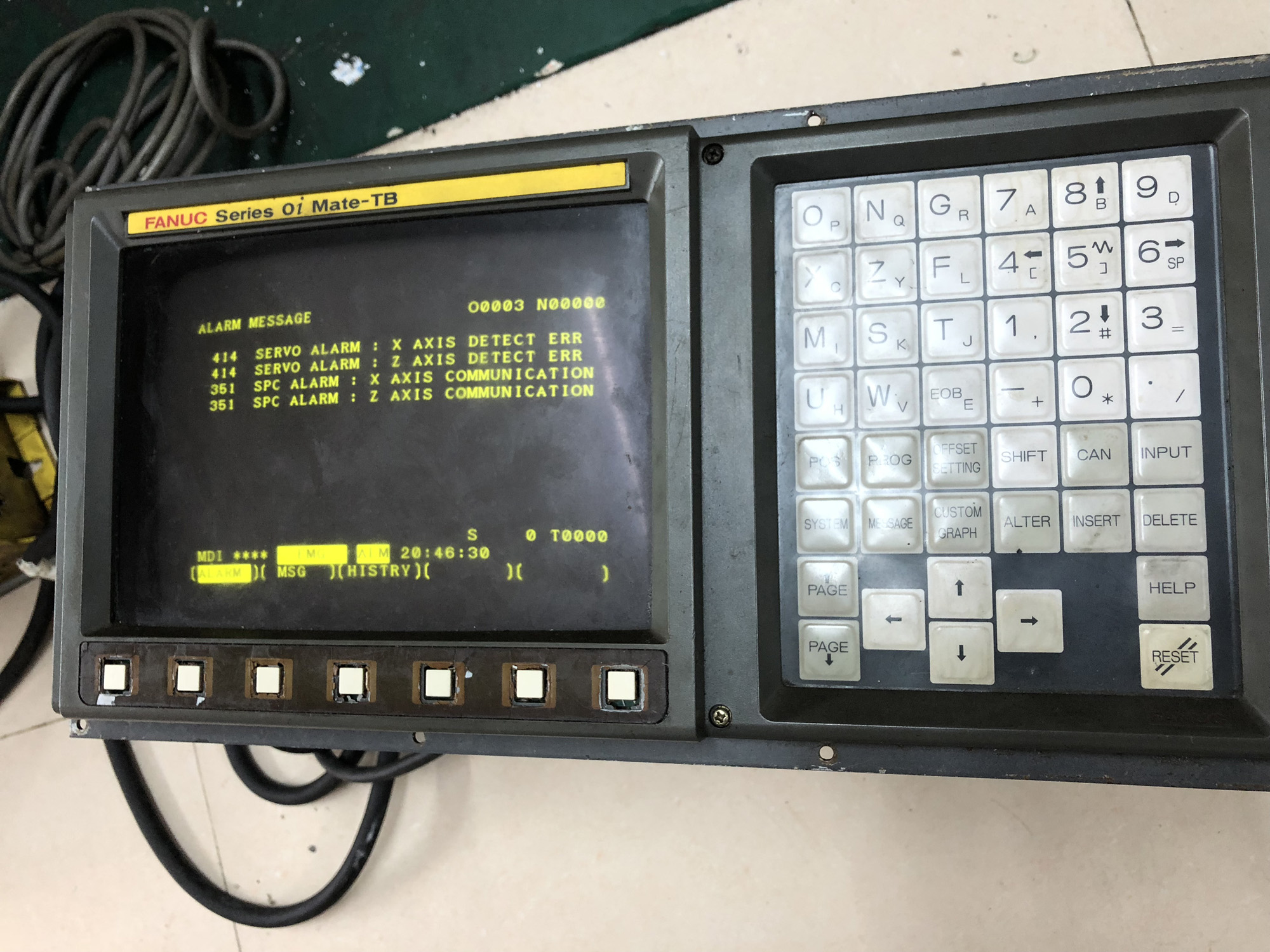

维修结果:屏幕显示正常,见下图。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/screen-display-failure/

发那科系统屏幕重影故障维修记录文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/screen-display-failure/

故障分析:发那科16系统的主板分为MAIN板和IO板,显示器的CRT插口在IO板上面,对换IO板发现,故障为IO板侧故障。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/screen-display-failure/

检查发现,信号由B34/B36输出到CRT插口。CRT插口针脚:1/2   3/4    5/6   12/16   18/14,其中1/3/5为显示内容,12/18为场行信号。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/screen-display-failure/

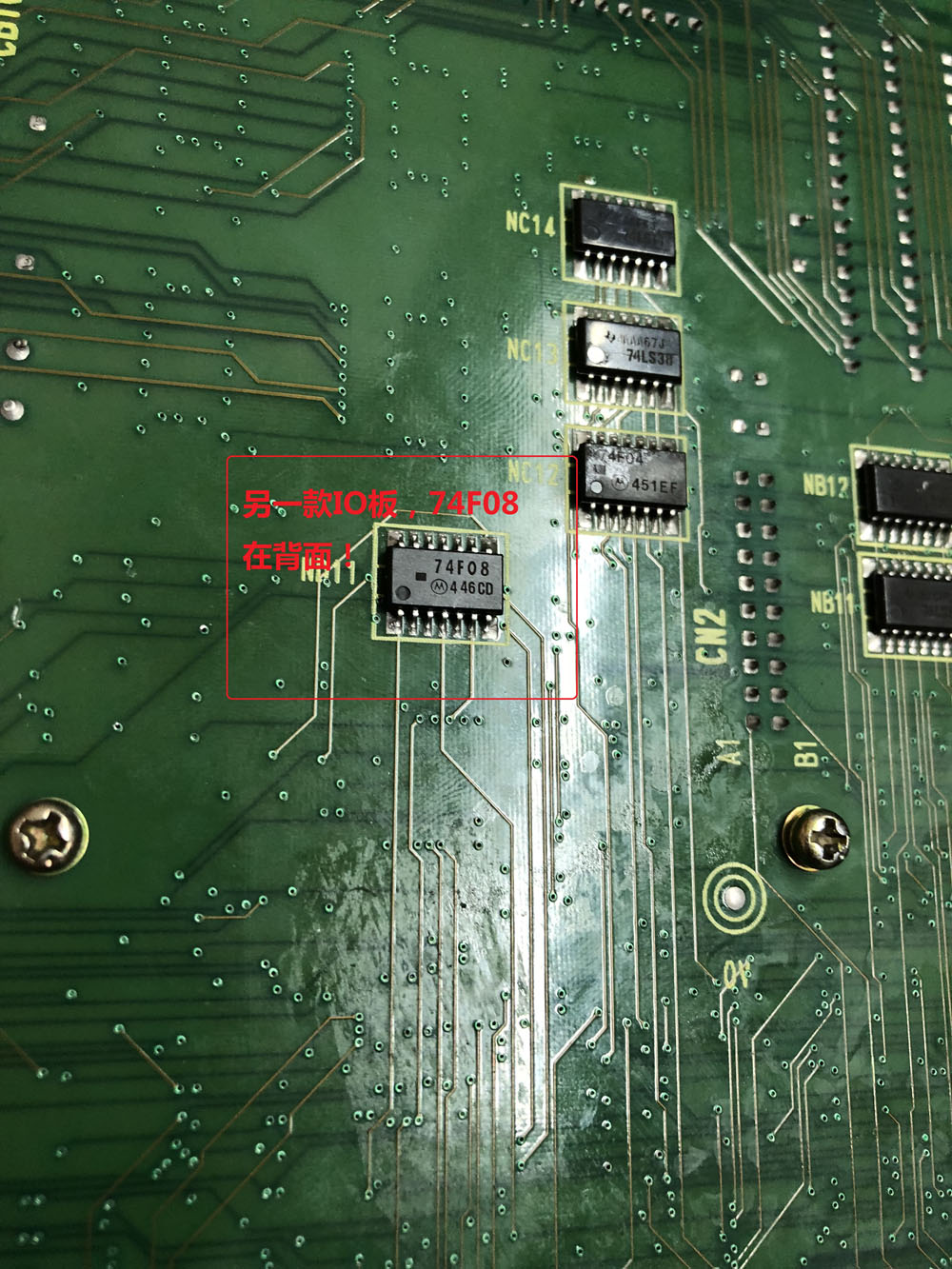

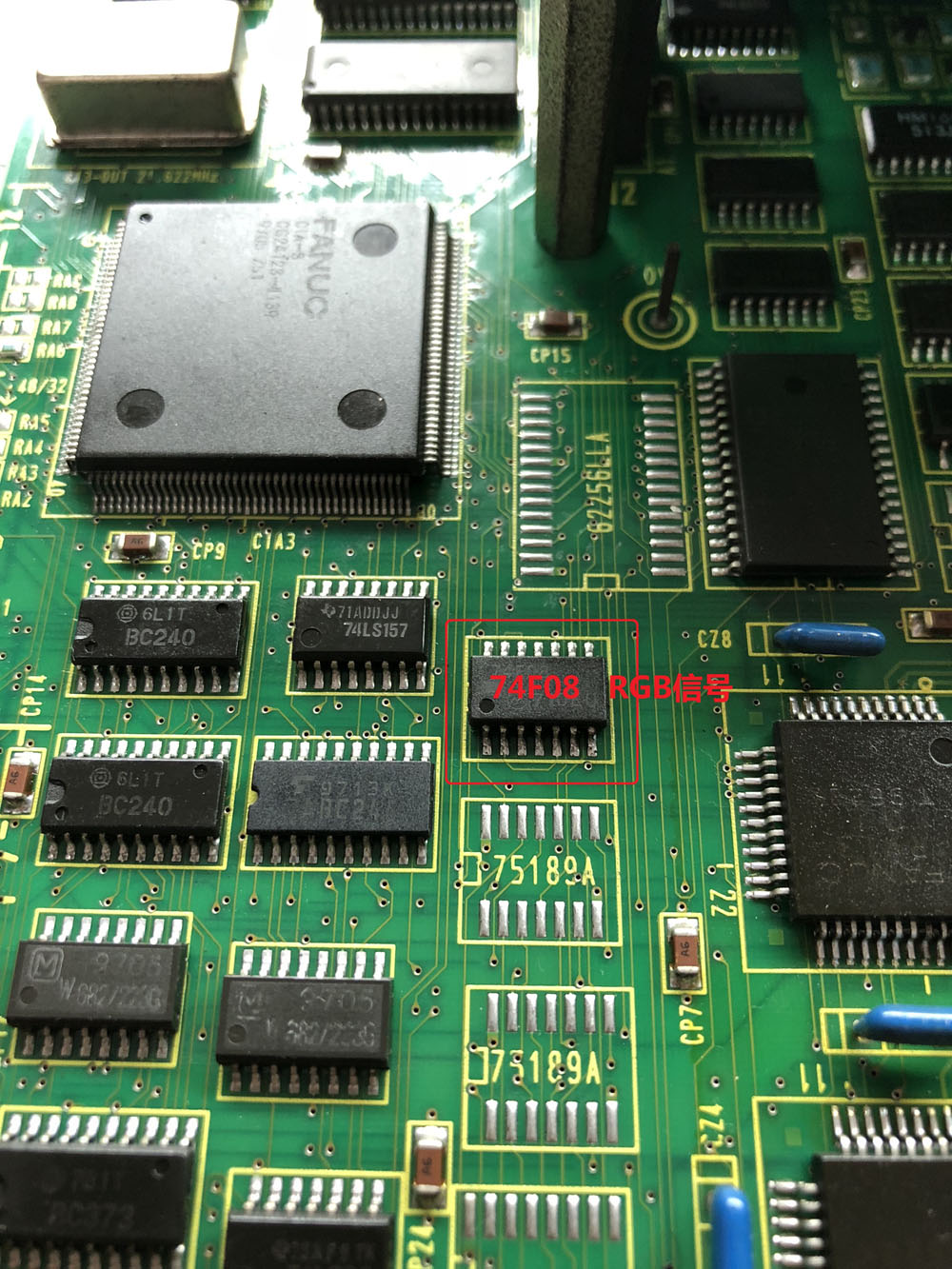

12/18正常,故障由1/3/5引起。1/3/5通往B34/B36,然后经过一些电阻,通往74F08芯片。分别为O0、O1、O3,再次检查A0B0/A1B1/A3B3,发现信号由A0、A1、B3控制。这三个脚通往CPU芯片。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/screen-display-failure/

发那科系统屏幕重影故障维修记录

发那科系统屏幕重影故障维修记录

发那科系统屏幕重影故障维修记录

发那科系统屏幕重影故障维修记录

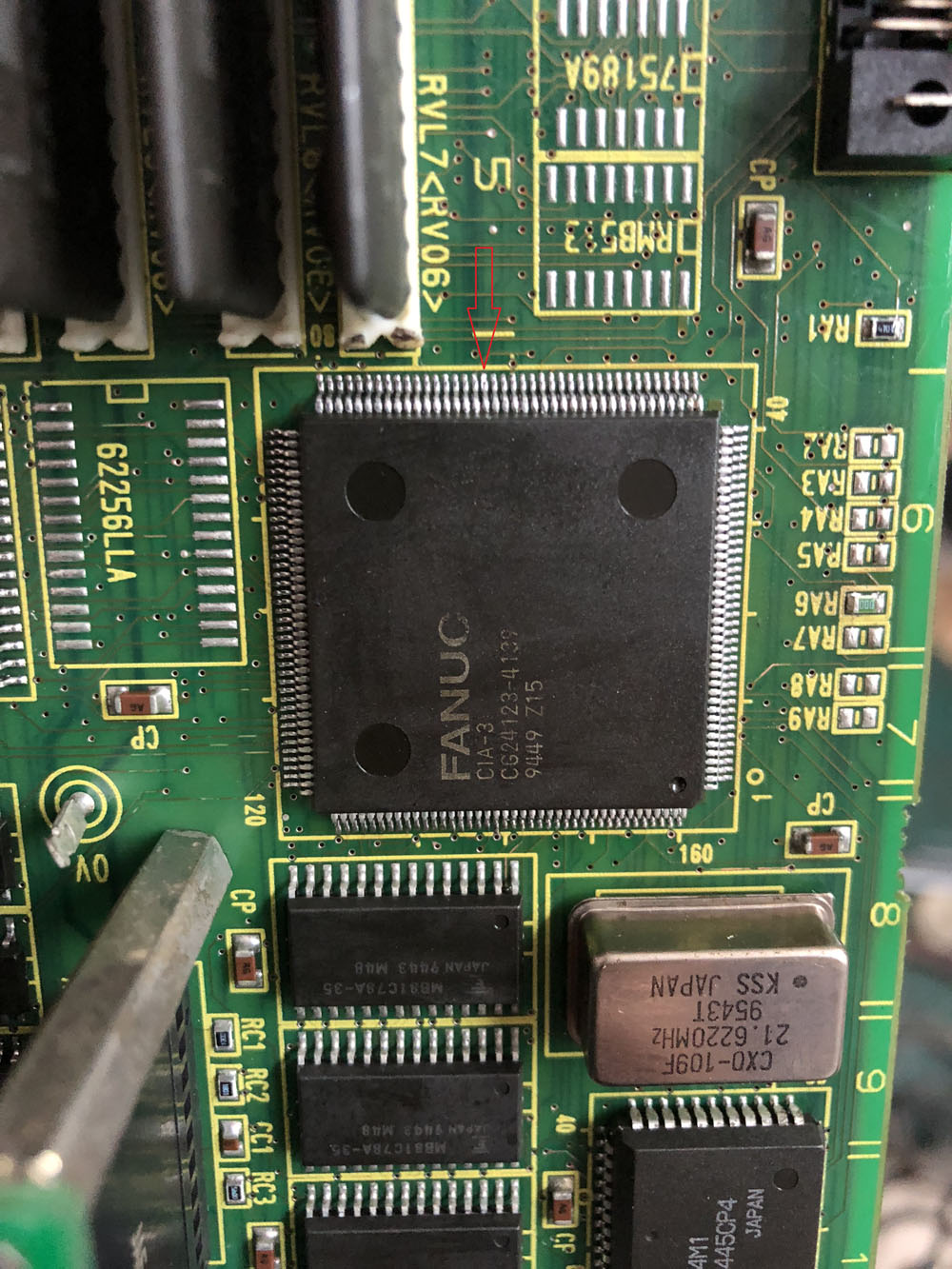

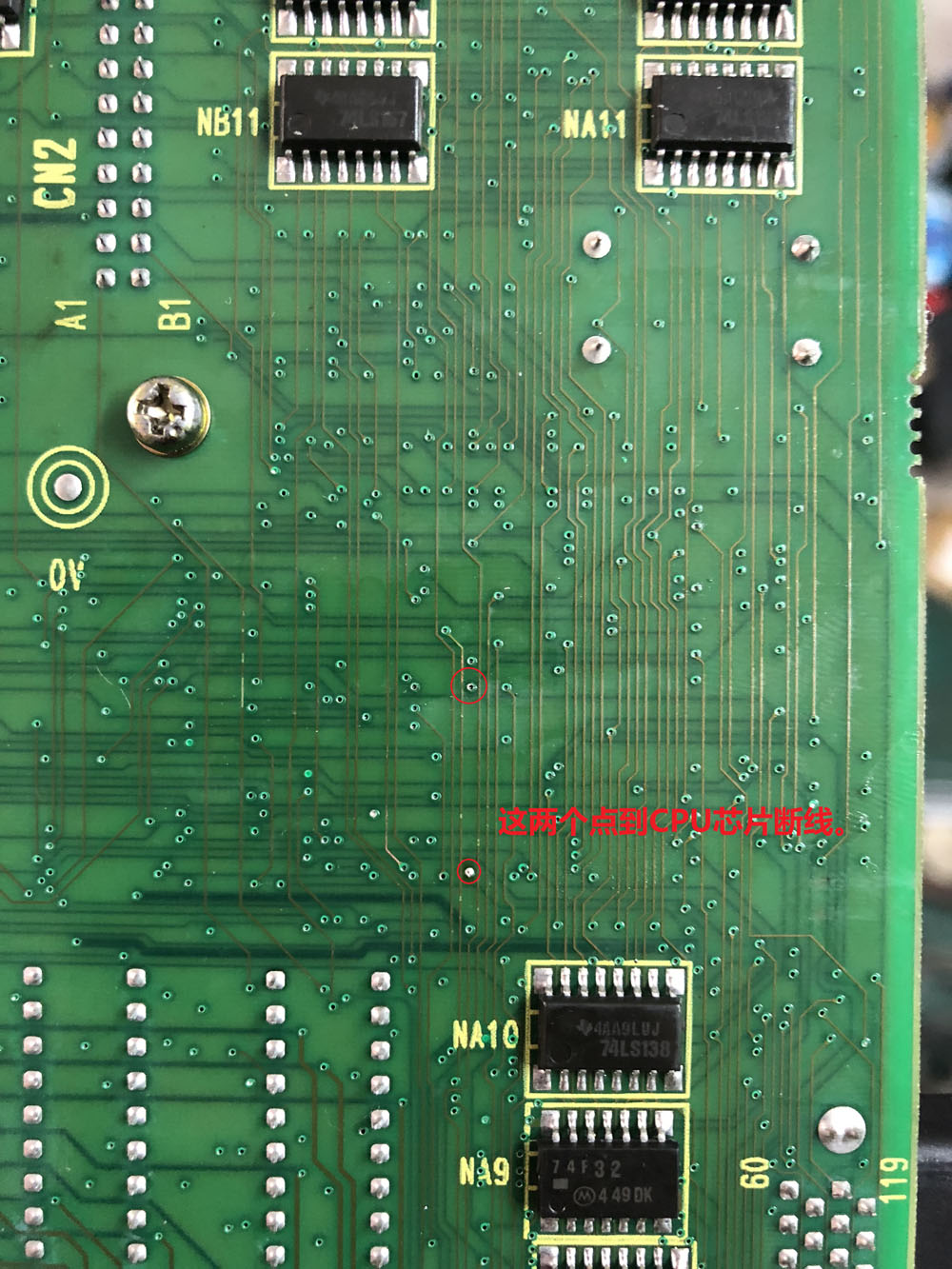

然后怀疑是CPU针脚虚焊,或者是线路腐蚀,取下CPU芯片。发现有一个引脚断线。连上以后,焊好CPU,试机正常。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/screen-display-failure/

发那科系统屏幕重影故障维修记录文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/screen-display-failure/

发那科系统屏幕重影故障维修记录文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/screen-display-failure/

记录完毕,2019-03-27。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/screen-display-failure/
