如果机床轴承不良,造成MSK-015-1024主轴编码器磨损,请联系我们,专业维修MSK-015-1024主轴编码器。MSK-015-1024经常用在数控机床三菱M70系统的主轴侧编码器,如果该编码器损坏,屏蔽报警后机床将不能正常分度。文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/msk-015-1024/

MSK-015-1024 增量型编码器 型式:HEIDENHAIN | 磁感应方波增量型编码器 出力方式:TTL 线性出力/长线驱动 (Line driver)文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/msk-015-1024/

尺寸 外径63mm / 长度 30mm / 高17mm
轴承最大转数 ≦ 18000 min(搭配齿盘)
保护等级 IP54
输入电压 5V文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/msk-015-1024/

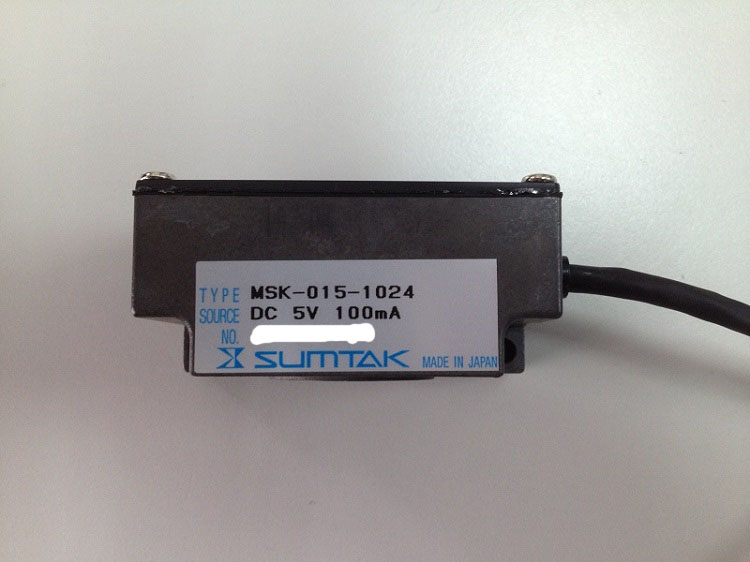

MSK-015-1024主轴编码器维修

MSK-015-1024

▲请留意在用手拿取电缆线末端出芯线时,请先排除体内静电。
▲用焊锡焊接以及相关电动工具安装时,请务必将安装工具连接于接地线。
▲电缆线配管时,请勿和动力配线及杂讯多之管线一同收纳。
▲编码器之传输距离会随着出力回路以及应答周波数不同变化.讯号异常时多留意.讯号传输距离较长时,推使用线性出力型编码器。
▲安装时请注意编码器之供应电源之电压值以及正负极有无接错,接错时,容易导致编码器短路。
▲在安装端子盘以及电缆接头时,请按照安装指示进行。
▲在接点上,请使用金属制外箱以及金属连接器,以防止外部杂讯干扰,接点直接曝露在外的情况下,请注意避免结霜以及水气干扰。
▲电缆线延长的情况下,请使用芯线断面积大一些的线材,以确保信号传输。
▲出力讯号线没有使用的前提下,请将结线绝缘包扎.请勿和其它接地线并联,以免短路导致故障。
▲金属网线和本体串联,电缆线末端视情况接地处理。
▲安装之后,请再次确认讯号及结线之间有无接错,如结线有误,可能导致机械设备错误动作,造成危险。文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/msk-015-1024/
