三菱加工中心M64系统,开机偶尔出现S04 006C报警,电源放大器显示C报警,供电单元主回路异常:
在主电路电容器的充电动作中检测到异常。006C报警并不是一直出现,下班关机后,再次开机会出现报警,反复开机关机,故障消除。文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/mds-c1-cv-260-006c/

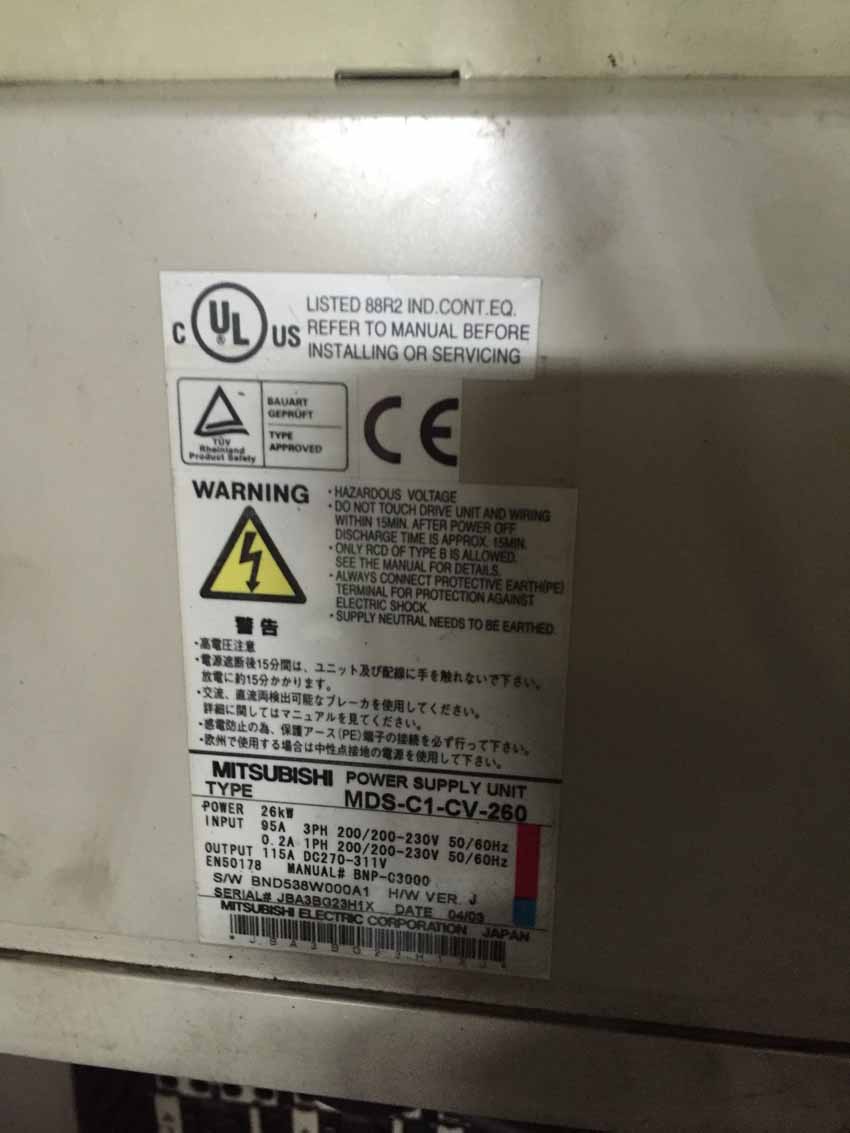

MDS-C1-CV-260电源放大器006C报警

MDS-C1-CV-260电源放大器006C报警

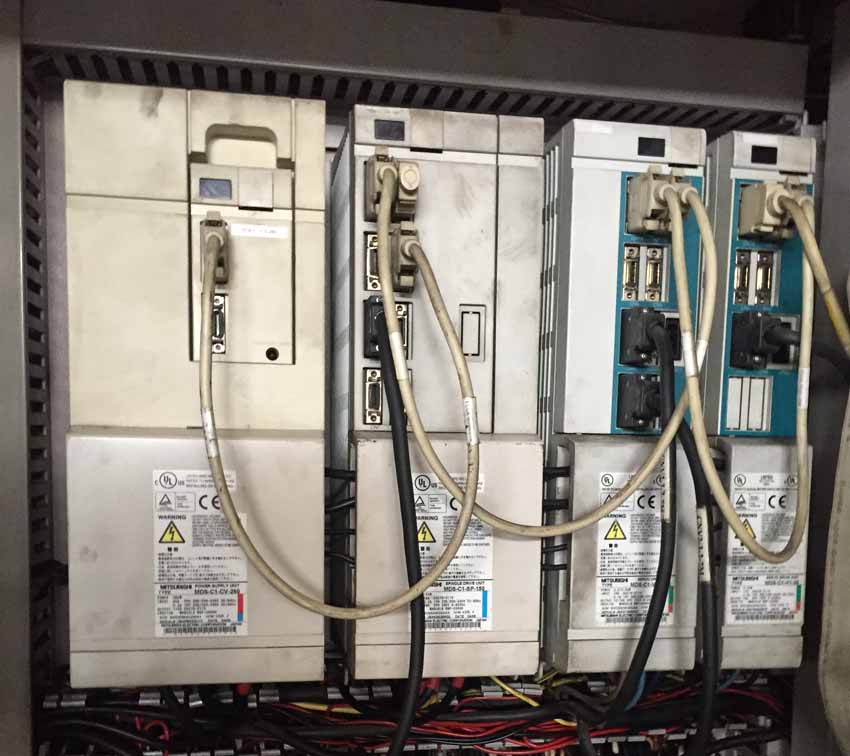

上图从左到右依次为电源放大器、主轴放大器、两轴伺服放大器、单轴伺服放大器。出现006C报警时,请在报警后立即查看电源放大器充电指示灯状态,如果充电指示灯保持长时间亮灯,则为电源放大器供电单元故障。文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/mds-c1-cv-260-006c/

MDS-C1-CV-260电源放大器006C报警

电源放大器P/N两端阻值

如果瞬间亮灯,然后报警,接触器断开,充电指示灯熄灭,那就拆下连接到主轴放大器的直流母线PN端子排接线,测量电源放大器P/N两端阻值及主轴放大器P/N端阻值(伺服放大器P/N端阻值)。正常情况下阻值为几百欧姆,反向测量阻值为无穷大则为正常;否则就是电路板故障。文章源自发那科三菱数控机床维修-https://www.fanucmitsubishi.com/mds-c1-cv-260-006c/
