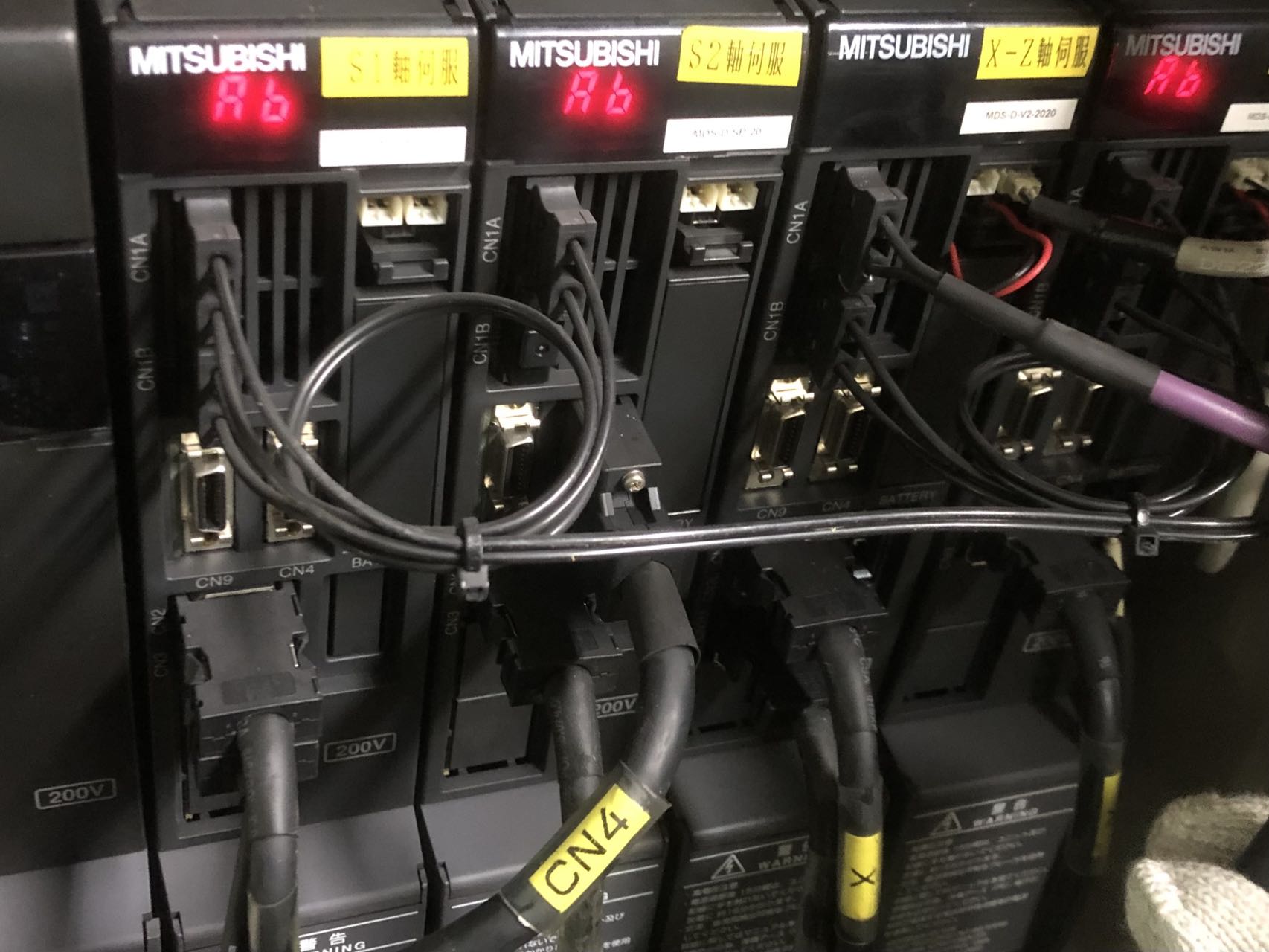

三菱M70系统,出现 Y03放大器未安装报警原因:一般如果没有动过参数及放大器拨码,则是放大器故障,通常为电柜箱内放大器有未正常显示的,详见图二(为XZ轴放大器未正常显示,型号为MDS-D-V2-2020)。而且出现Y03 未安装驱动单元时,一般需要维修对应无显示的伺服放大器。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/m70-y03-alarm/

1.驱动器轴号开关不正确;文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/m70-y03-alarm/

2.驱动器不显示;文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/m70-y03-alarm/

3.光钎断,一般驱动器坏的可能性大。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/m70-y03-alarm/

Y03 放大器未安装 未安装驱动单元

Y03 放大器未安装

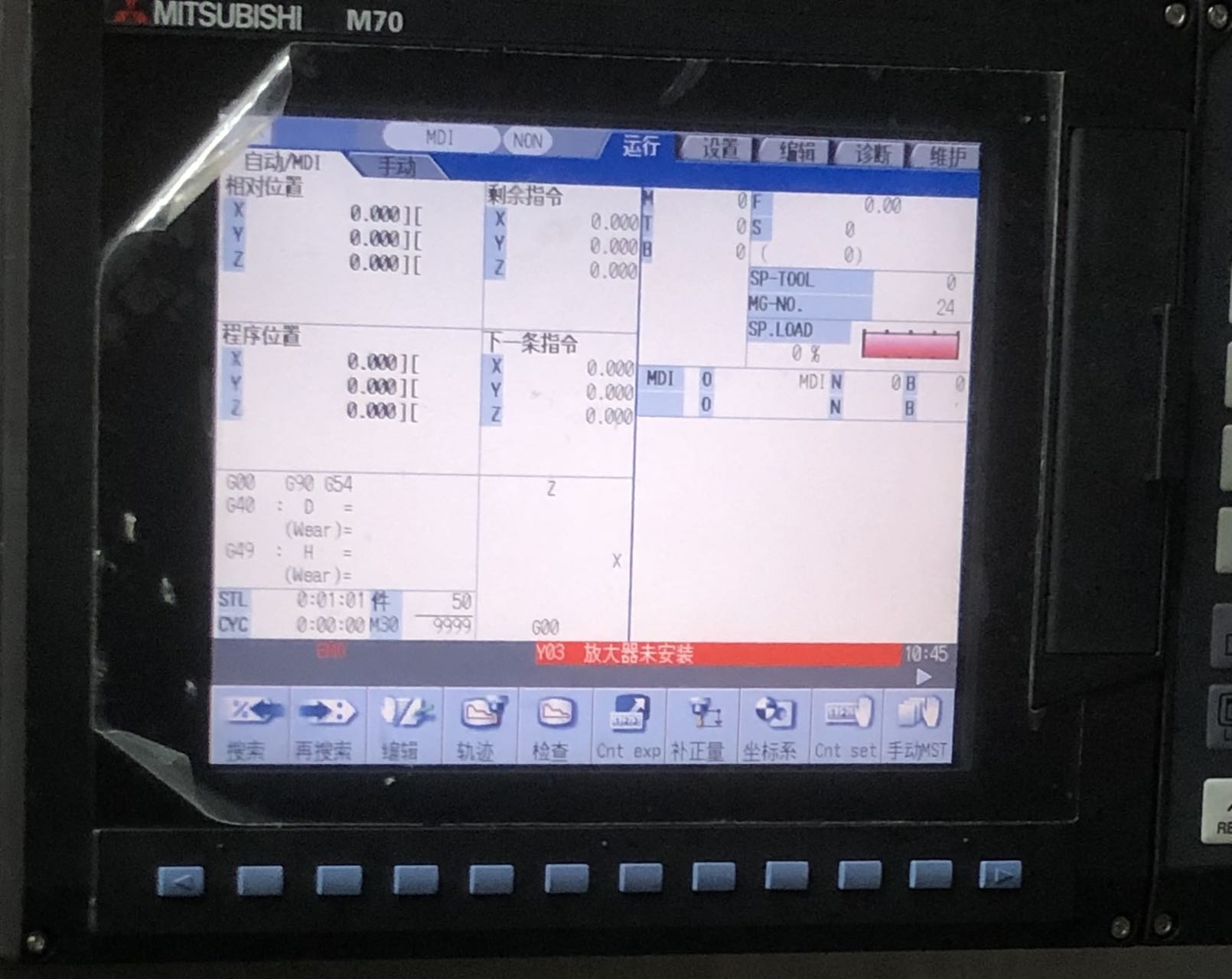

当数控系统出现 Y03 未安装驱动单元,后面有对应的轴号码。报警的意思是未正常安装驱动单元。
英文字母 ( 轴名 )代表未安装伺服轴驱动单元。
1 ~ 4: 未安装 PLC 轴驱动单元
S: 未安装第 1 主轴驱动单元
T: 未安装第 2 主轴驱动单元
M: 未安装第 3 主轴驱动单元
N: 未安装第 4 主轴驱动单元
文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/m70-y03-alarm/

Y03 放大器未安装 未安装驱动单元

Y03 放大器未安装


处理 检查驱动单元的安装状态。
- 确认电缆配线。
- 确认电缆是否断线。
- 确认插头是否正确插入。
- 未接入驱动单元的输入电源。
- 驱动单元的轴号开关设定有误。
文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/m70-y03-alarm/

Y03 放大器未安装 未安装驱动单元

Y03 放大器未安装

文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/m70-y03-alarm/
