在龙门等机型上,通常为了拓展加工范围和加工工艺,经常会使用到两种附件头:直角头和万向头。自动式的直角头和万向头皆采用主轴电机作CS轴控制时驱动附件头A/C轴进行旋转。此前小编已经就附件头的补偿方案进行过说明,那么如何更加方便高效的使用附件头呢?文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/
使用主轴附件头时主要存在以下问题需要解决:文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/
  • 主轴电机分别驱动A/C轴

A/C轴回转机构皆靠主轴作CS轴控制时提供回转动力,通过液压切换,分别驱动A/C轴。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

  • A/C轴需要更新和保留位置坐标

为了更好的显示A/C角度,需在位置画面下显示当前的A/C轴坐标。当A/C轴进行旋转时,坐标画面需要更新。同时当系统断电上电时,A/C轴坐标需能够保持记忆。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

  • A/C轴需要使用对应地址编程

为了更方面的旋转A/C轴,需采用AXX或者Cxx语句对A/C轴进行旋转角度指定。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

 文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

1A/C轴自动旋转

  • CS轴驱动

A/C轴旋转动力由CS轴提供。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

  • A/C轴夹紧脱开

A轴和C轴都必须在指定的角度进行松夹,指定的角度度数不一。C轴可在其最小分度的倍数角度(主轴刀具角度)实现松夹;而A轴松夹,主轴刀具角度必须在指定的位置(通常为1个)进行松夹,即需要先定向。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

发那科主轴附件头驱动解决方案文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

发那科主轴附件头驱动解决方案文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

2坐标显示

  • 必要性

角度显示方便操作,使用虚拟轴的重要性。注意此处的C轴与CS轴的区别,C轴是指附件头上实际C轴的旋转角度,而CS轴则是主轴电机的旋转角度,两者的易混淆。CS轴可通过扩展轴名称(参数1025、1026)实现,这样方便的区别C轴与CS轴。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

  • 虚拟轴

通过分配虚拟轴,建立与A/C旋转机构对应的旋转轴,即可在POS位置画面下查看A/C轴角度。注意:虚拟轴占用系统轴数。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

  • 坐标更新

使用柔性同步,建立CS轴与A/C轴的对应同步关系。通常万向头的A轴装有编码器,则A轴不需要使用柔性同步。注意:当万向头归还附件头仓时,在大瓣爪松开前,需通过将参数2205#2置1(分离端反馈虚设功能有效),否则当主轴与万向头脱开时将报编码器断线报警。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

  • 断电保存

设定1311#0,NC断电时,A/C轴旋转角度保存。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

 文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

3行程保护

  • 必要性

90度头,C轴可任意旋转,但必须始终一个方向;万向头时,C轴范围-90至270,A轴-110至110。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

  • 宏程序保护

宏程序中对指定的旋转角度的范围进行判断。另外旋转角度必须是5度的整数倍(若附件头为5度一分),否则报警。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

  • 旋转轴类型

设定A轴为旋转轴B类型,角度不循环显示,设定行程极限值。C轴较为特殊,万向头时虽然也有行程要求,但90度头时必须一个方向旋转,故设定为A类型。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

 文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

4编程

  • 对应地址编程

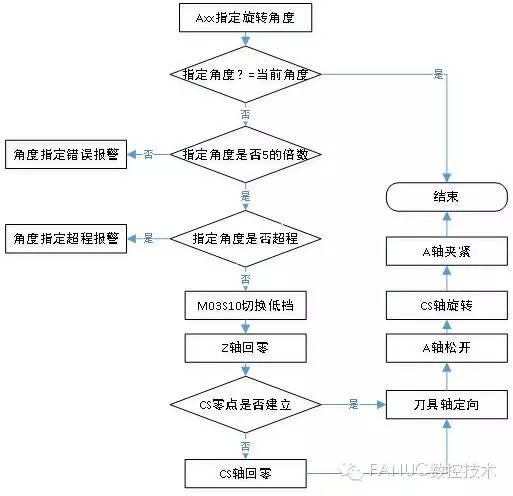

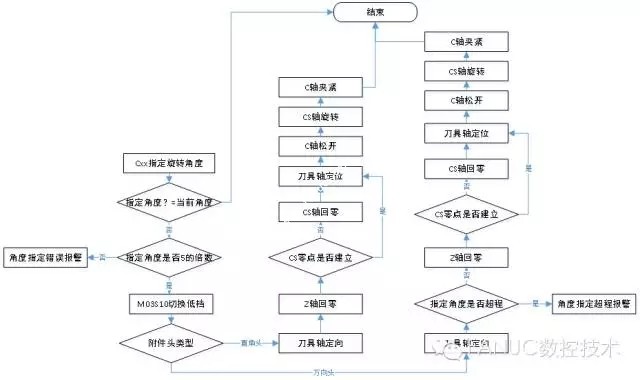

实际编程中需使用到A、C轴,但其作为从动轴,实际指令为主动轴Cs轴。采用特定地址调用宏程序。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

参数6090=65,Axx调用O9004,#146=xx文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

参数6091=67,Cxx调用O9005,#147=xx文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

注意:附件头更换的子程序中,当A/C轴回位时,不能采用Axx和Cxx,可采用G65调用A轴和C轴旋转程序。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

  • 增量编程

A轴啮合的特殊要求,CS轴只能使用增量编程,待走量为指定角度与当前位置的差值。另外C轴旋转时,必须一个方向旋转以降低齿隙的要求,故也采用增量编程。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/

  • 主轴定向

当A轴与C轴发生旋转后,主轴重新连接刀具轴时,此时的啮合角度已发生改变。为获取已错开的角度,故当CS轴每次连接A轴或者C轴时,需保证固定的啮合位置。这样既可获得主轴与刀具轴的错开角度。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/fanuc-spindle/
