FANUC 9137／d7报警个案：A06B-6164-H344端口烧损后的修复记录

这是一例本站保存的FANUC四合一驱动器维修记录，型号为A06B-6164-H344。原记录说明侧板与底板之间的连接端口短路烧损；更换端口后，NC出现9137报警，驱动器显示D7。以下区分原有维修事实与手册提供的一般解释。

原记录中的检查与结果

原记录将问题追溯到端口烧损后的碳化短路，记载24V与SCL、SDA信号导通，并判断SP19B芯片受损；更换SP19B后恢复正常。本文保留这一实际记录及两张原图，但原资料没有提供测量仪器、测试点完整记录或长期复机数据，不额外补充这些结果。

手册如何定义d7／SP9137

FANUC B-65325EN/02第IV部分、3.4.73节将βiSVSP的d7／SP9137解释为控制回路电子器件的通信错误，检查方向包括控制板安装状态及单元故障。它没有把报警直接定义为“SP19B损坏”。因此，某一次芯片更换有效，并不能推导所有同号报警都应换同一芯片。

类似故障应先核对的资料

• 确认放大器完整规格号及板件版本，并保存NC完整提示与驱动器显示。
• 说明报警出现在原故障阶段还是换件之后；两段过程应分别记录，避免丢失故障变化。
• 保留烧损位置和连接关系的照片，区分已确认的短路与尚待检测的部位。
• 将已更换零件、实际检查结果和未解决项目交给维修人员，不只转述“报9137”。

维修边界与复核

存在烧损或碳化痕迹时，不应继续反复通电试运。拆板、检测及修复需要按对应设备资料完成隔离与储能确认，由具备条件的人员处理。不能通过短接信号或绕过保护来验证猜测，也不能只换掉外观损坏的端口就认定影响范围已清楚。

修复交付应说明检查范围和复机结果；本例只有原文“恢复正常”的结论，不把它扩写成已完成负载、温升或连续运行测试。相关报警可阅读SP9110通信错误记录，但号码不同，定义与检查程序也要分别核对。

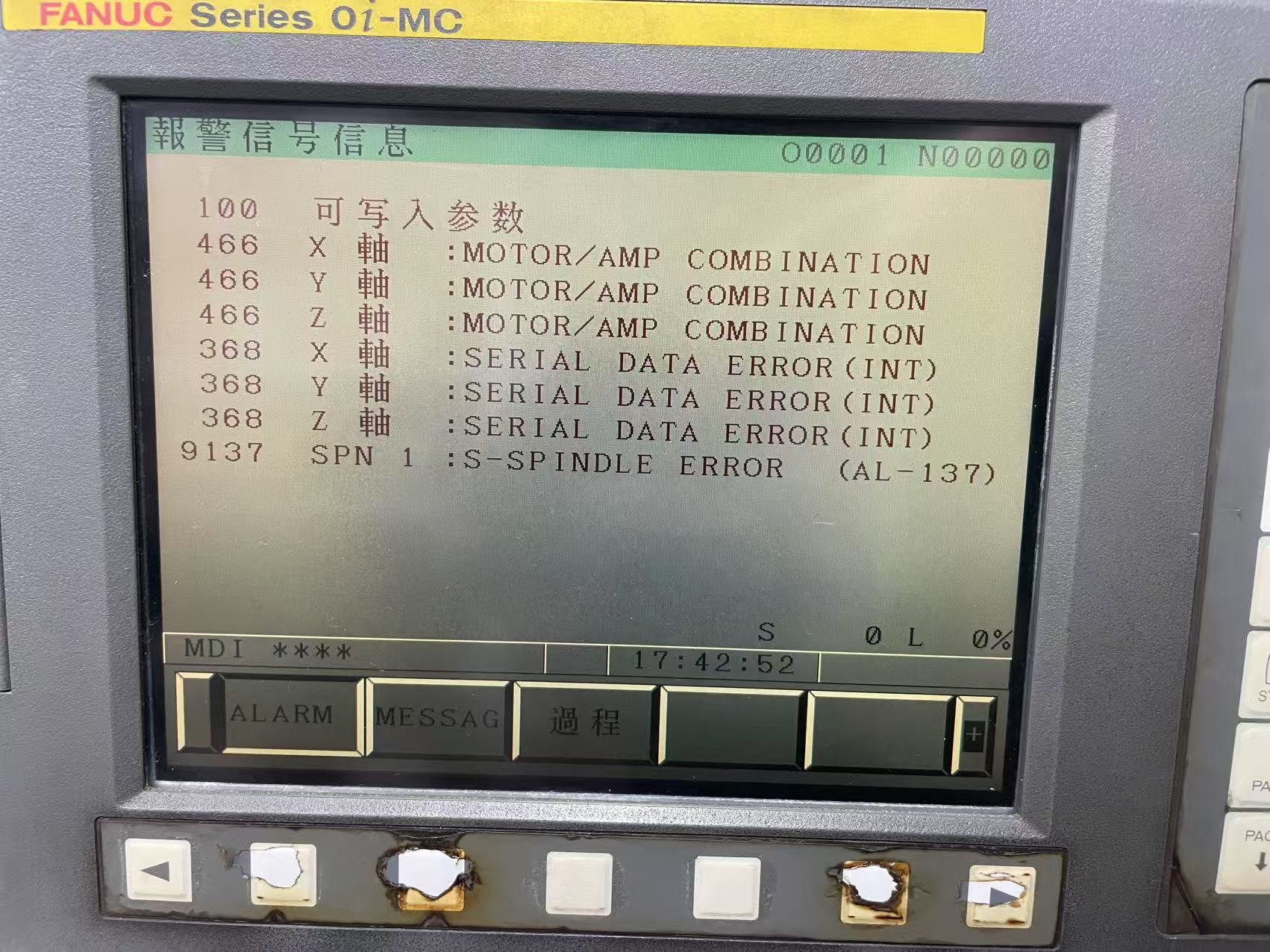

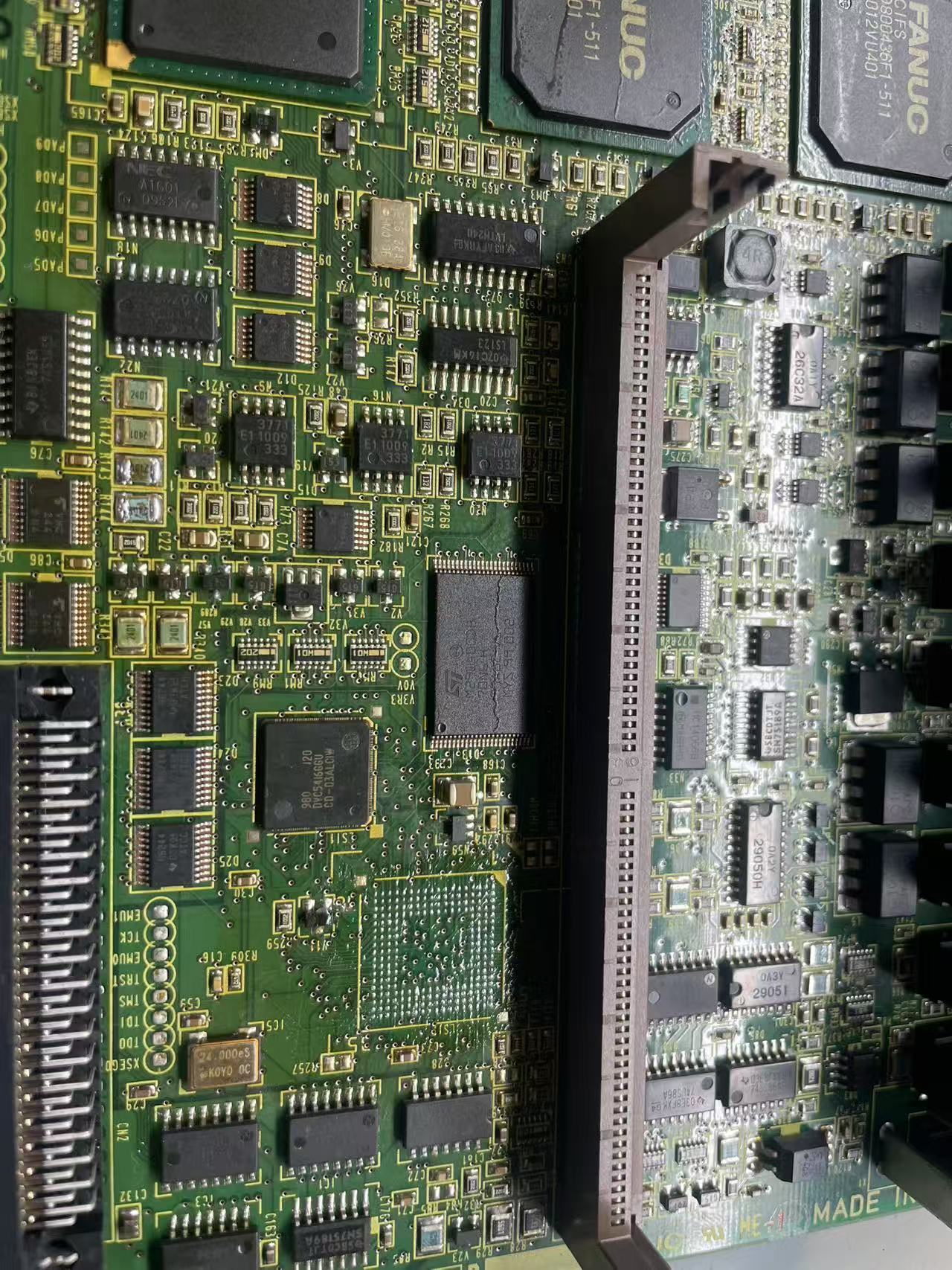

原始现场照片

资料依据：FANUC βi Series Maintenance Manual, B-65325EN/02，IV. Troubleshooting for βiSVSP，§3.4.73，印刷页132；Industrial MCO公开镜像。正文为范围说明与现场整理建议，具体操作按本机及机床制造商资料执行。
