FANUC 31i-A 附加轴(四轴)添加 实例讲解

数控维修 2017年1月16日15:40:50发那科FANUC维修1,0137阅读模式

广告 --- 技术支持请联系 手机/微信:18025212569 --- 广告

1.附加轴伺服参数设定方法文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

1.显示快捷画面-5:维修/设定 -3.参数画面文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

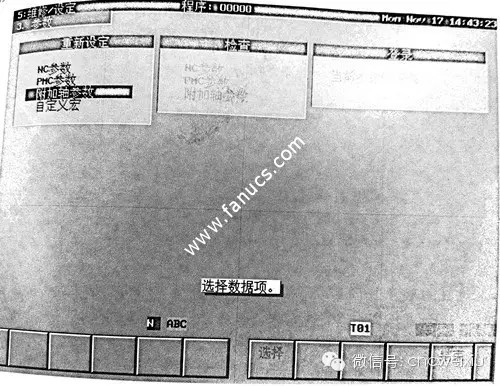

2.按下软件【重新设定】。光标出现在重新设定的菜单栏。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

按下急停按钮。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

将光标移动到“附加轴参数”,按下软件选择。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

FANUC 31i-A 附加轴(四轴)添加 实例讲解文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

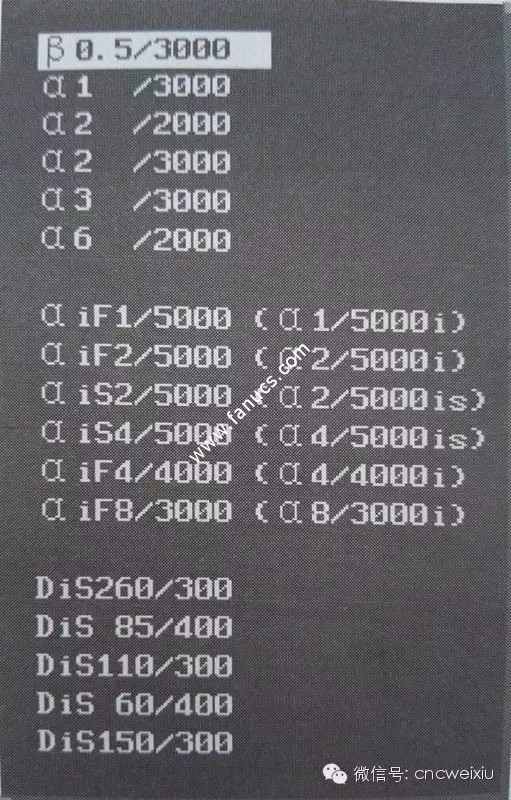

3.选择伺服电机方式。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

FANUC 31i-A 附加轴(四轴)添加 实例讲解文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

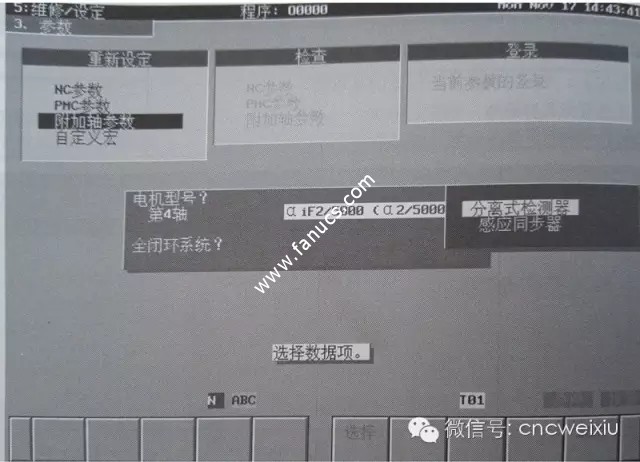

4.若是全闭环系统。会显示出下列窗口。选择全闭环系统(分离式检测器.感应同步器)的种类文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

FANUC 31i-A 附加轴(四轴)添加 实例讲解文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

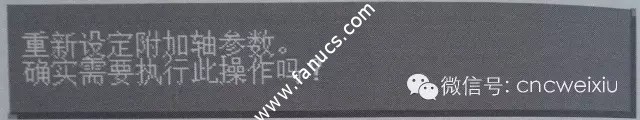

5.出现如下窗口。按下软件【执行】文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

FANUC 31i-A 附加轴(四轴)添加 实例讲解文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

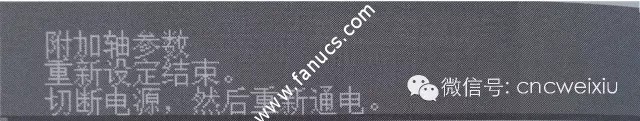

6.参数设定结束后,出现如下窗口。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

将电源开关打开,根据需要进行参数的变更和设定。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

FANUC 31i-A 附加轴(四轴)添加 实例讲解文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

2.其他相关参数文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

 文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

编号 内容
1006B #0;0:直线轴,1:旋转轴  #5;参考点(原点)返回方向(0;+,1:-)
1020B 轴名称(66:B ,65:A)
1820B 指令倍乘比(CMR)
1821B 参考技术器容量
1850B 栅格位移量1
2021B 负载惯量比
2022B 电机旋转方向(111:CW,-111:CCW)
2084B 柔性进给齿轮比的分子
2085B 柔性进给齿轮比的分母

变更参数2084的数值后,请对参数2078设定同样的数值。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

变更参数2085的数值后,请对参数2079设定同样的数值。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

但是,若是全闭环系统,2084和2078,2085和2079的设定并非相同值。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

2078:双位置反馈的变换系数(分子)文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

2079:双位置反馈的变换系数(分母)文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

3.柔性进给齿轮(检测倍乘比DMR)的计算方法文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

例如:分度工作台的减速比 1:90文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

使用的伺服电机     a3(带串行脉冲编码器,1000000p/rev)文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

检测单位        0.0001°文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

计算:工作台每旋转1周的期望脉冲360/0.001=3600000p文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

工作台每旋转1周脉冲编码的脉冲文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

1000000*90=90000000p文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

因此,柔性进给齿轮N/M的设定为:文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

N/M=3600000/90000000=4(NO.2084B)/100(N0.2085B)文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

补充说明:文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

按上述标准设定变更柔性进给齿轮比(N/M)时,应同时变更参考计数器容量(参数NO.1821B)文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

参考计数器容量(1821B)=N/M*1000000文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

N=NO.2084B  M=NO.2085B文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

4.栅格位移文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

对NO.1850设定栅格位移值,可错开参考点(原点)的位置文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

5.拆卸附加轴
文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

在安装有附加轴用伺服放大器的状态下拆除附加轴用电机和电缆使用时,需要按照如下步骤进行。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

首先,确认并变更如下的NC参数。(如不予变更,将发生伺服报警而无法使用)文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

另外,PMV参数的保持继电器;K12#3设定为0时,在拆除附加轴用电机以及电缆重新通电时,自动变更这些参数。通过画面的输入变更各参数时,请将K12#3设定为1。文章源自发那科 三菱 维修-https://www.fanucmitsubishi.com/fanuc-31i-a/

NC参数 出厂时的设定 拆下附加轴时的设定
NO.0012#7 0 1
NO.0015#7 1 1
NO.1815#5 1 1
