宫野BNC42C5 9003报警、9011报警维修

飞悦数控 2017年5月8日11:00:23伺服驱动器维修4,242 次阅读2阅读模式

客户有一台宫野数控车床BNC42C5开机后打开急停,偶尔出现9003报警9011报警,之前也发过类似的文章,数控机床出现9003报警的含义:文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

主轴放大器SP9003报警 报警时aiSP显示03,SSPA:03DC-LINK FUSE IS BROKEN  出现9003报警是由于1.数控机床电源放大器准备正常,aiPS显示00,但是主轴放大器上的DC链路电压不足。2.JX1A/JX1B连接电缆异常。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

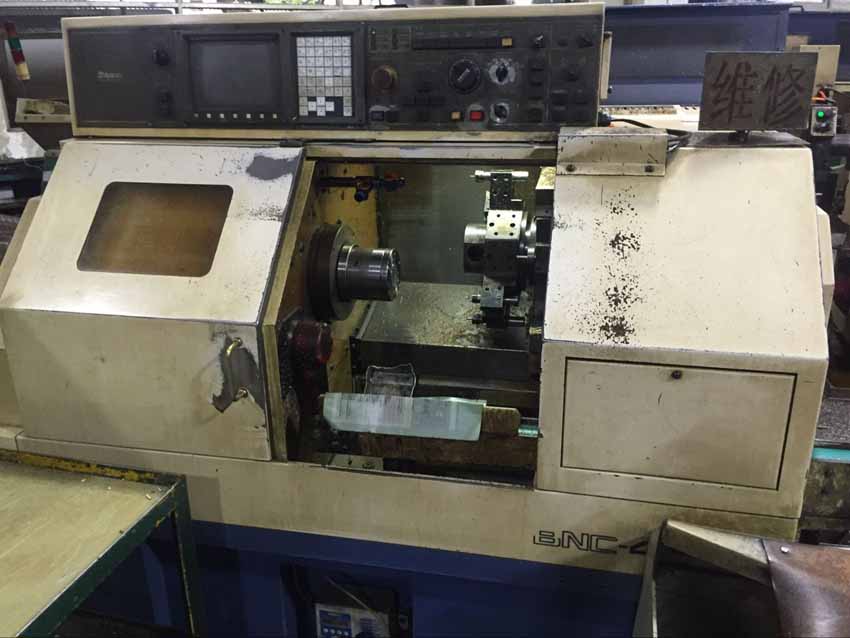

宫野BNC42C5 9003报警、9011报警维修

数控机床出现9003报警

数控机床出现9011报警的含义:文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

1.SP9011 DC LINK 过电压文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

放大器报警号:11文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

报警原因:主轴电机在高速旋转时,因其惯量较大故在切断电机动力电源时,主轴再生制动功能没有工作,从而使得主轴电机不能立刻停止下来,而是以失速滑行停止产生。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

排查思路:文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

1.共同电源上检测出DC LINK 部的过电压(共同电源报警显示7),排查输入电压,如果有条件使用滤波器检查,可能是电压稳定性较差的原因。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

2.共同电源选定错误(超过共同电源的最大输出规格),联系FANUC人员重新计算电源模块选型是否正确。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

3.确认主轴初始化参数正常,同时尝试修改参数P4672。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

4.更换放大器。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

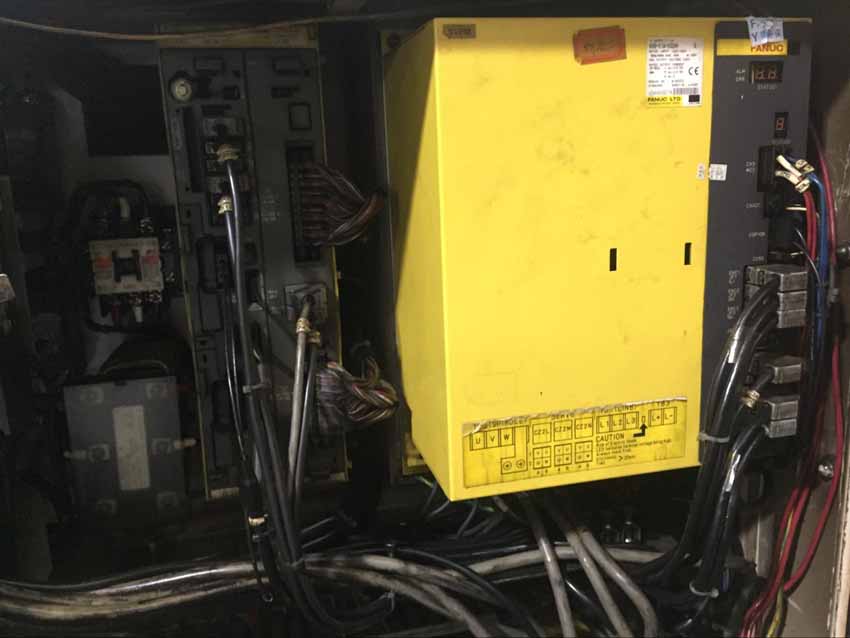

宫野BNC42C5 9003报警、9011报警维修

数控机床出现9011报警

检查发现这款板子已经被人修过了,估计是客户之前的供应商修完以后问题没有解决吧。拆开伺服放大器发现损坏的配件已经被更换,但是上测试台试机发现还是出现9011报警,偶尔也出现9003报警。一会儿低电压,一会儿高电压。实际电压为290V DC,电压正常。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/

此故障比较奇葩,卖个关子,想知道具体原因及维修步骤,欢迎在下方留言~文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/bnc42c5-9003-9011/
