津上TSUGAMI B020-V数控车床配有主轴和背主轴,出现9083报警串行主轴错误时,一般为主轴传感器线缆故障主轴传感器故障,主轴传感器型号为A860-2155-V001文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/b020-v-9083/

但是此次遇到一个奇怪的问题,当执行M56,背主轴和主轴同步时出现9083报警,且并不是一直出现,转速为2000转时,大概5分钟后出现9083报警,主轴驱动器数码管显示83报警。转速为50转时,大概1分钟出现9083报警。报警轴为背主轴,报警代码为SPN 2,对应机床背主轴。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/b020-v-9083/

津上B020-V 9083报警串行主轴错误

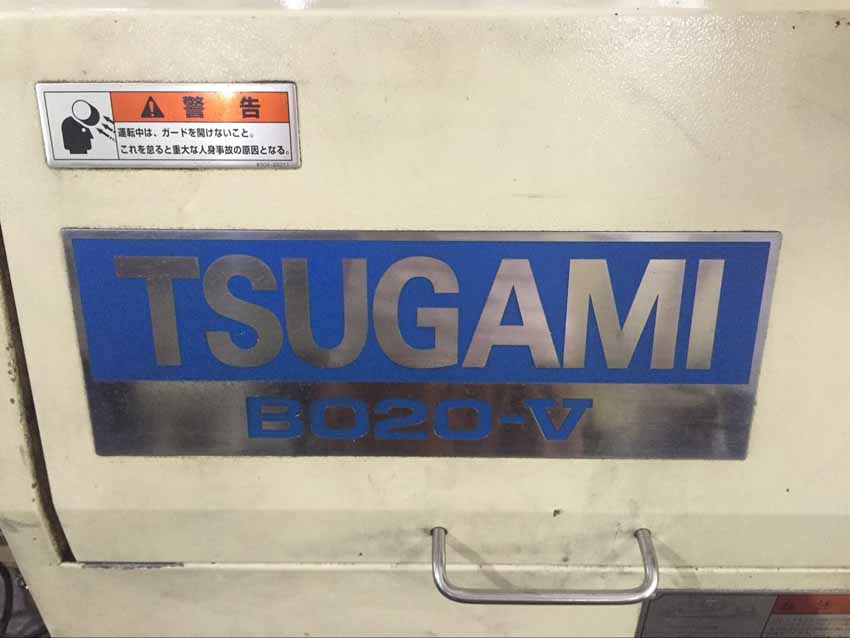

津上B020-V

津上B020-V 9083报警串行主轴错误

津上B020-V 9083报警串行主轴错误

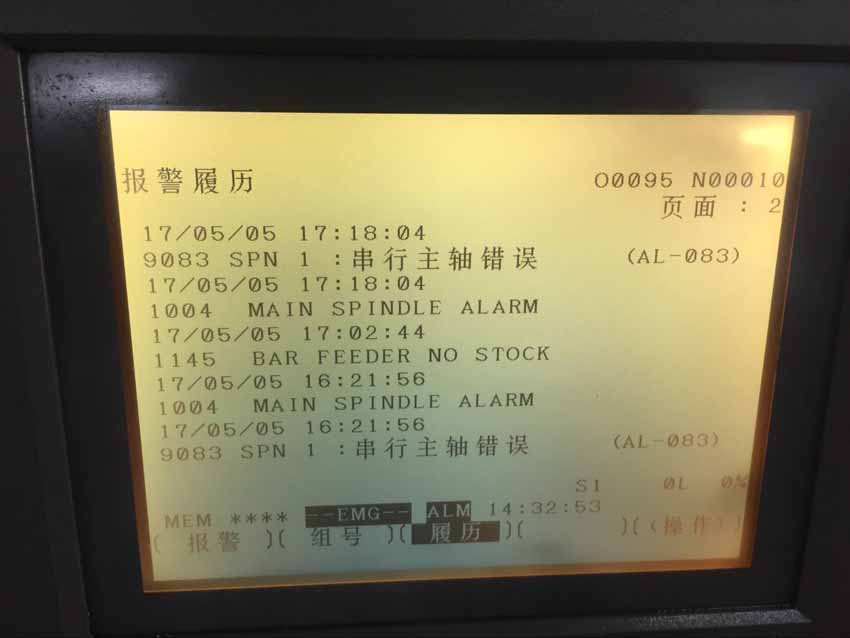

上图中的报警记录为SPN 1,在检测过程中更换背主轴驱动器,依然出现SPN 2  9083报警。然后更换背主轴JYA2传感器通讯线缆,故障依旧。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/b020-v-9083/

于是将主轴和背主轴的传感器对换,对换后报警转移到SPN 1,主轴放大器报警。确定问题出在主轴传感器上。更换全新主轴传感器,报警消除,试机正常。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/b020-v-9083/

津上B020-V 9083报警串行主轴错误

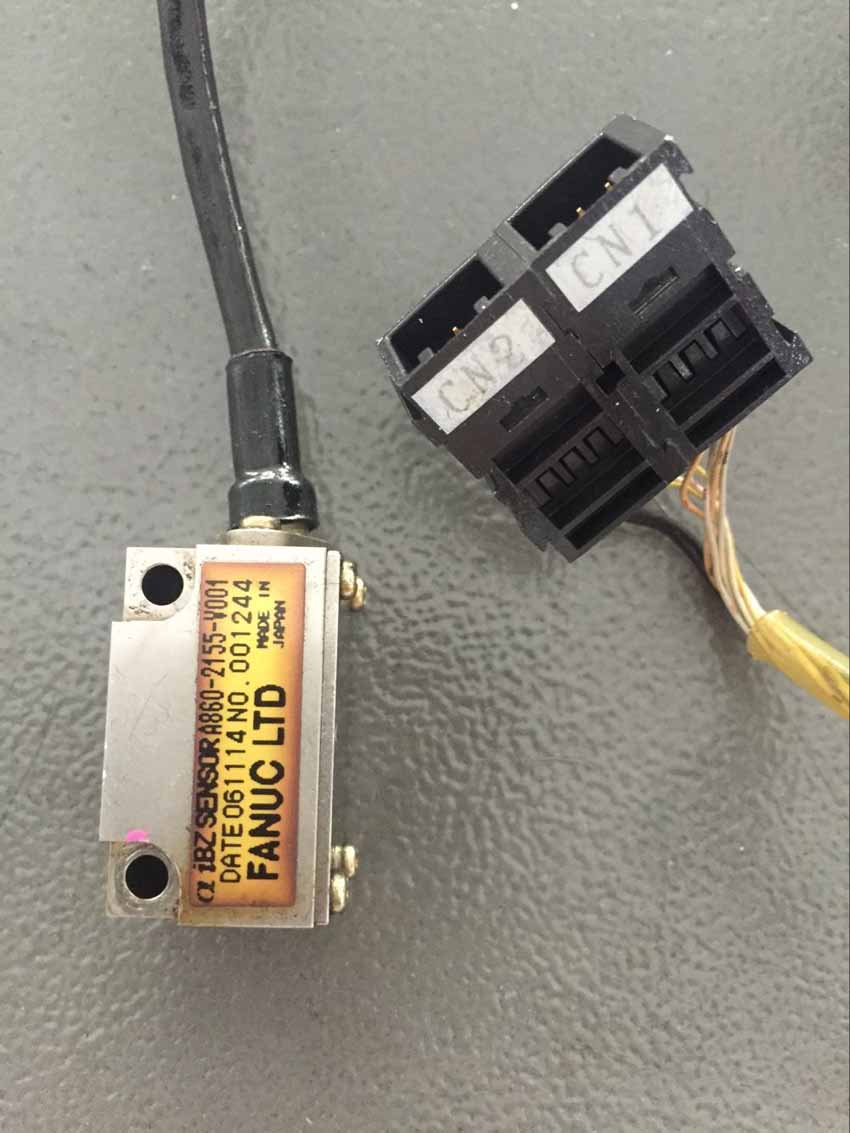

主轴传感器型号为A860-2155-V001

图片中主轴传感器(A860-2155-V001)并未磨损,且只有在执行M56主轴背轴同步时才出现9083报警,不同步时执行背轴旋转正常。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/b020-v-9083/

主轴传感器更换有风险,感应头与主轴之间的距离比较近,太远会无法准确检测到转速,太近的话会容易磨损造成主轴传感器损坏,需要注意。文章源自专业进口数控机床维修服务提供商-https://www.fanucmitsubishi.com/b020-v-9083/
